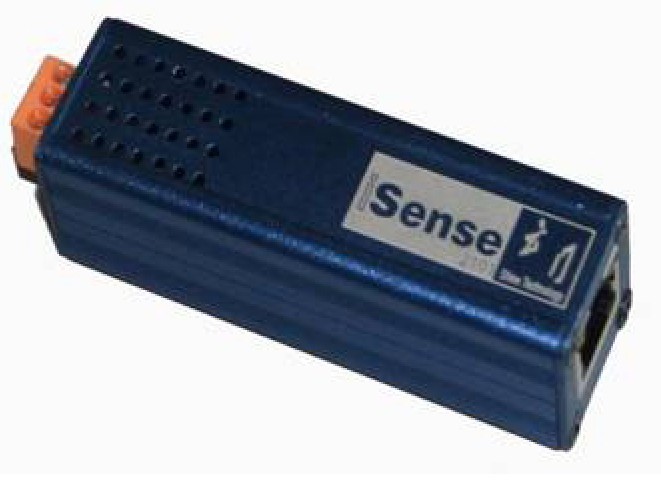

單路電流變送模塊 2101AR-220
本產品是專為機房在線實施能源優化而研發的集電流采集、處理、變送（協議）為一體的單元模塊，具有體積小巧、抗干擾能力強、測量準確及免工具安裝等優點；

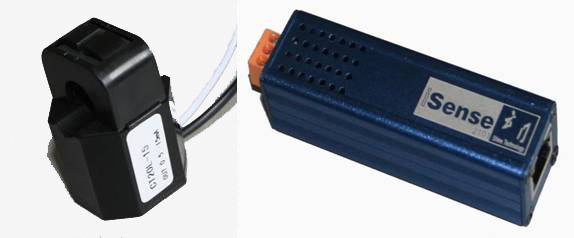

2101AR-220可與市面上所售主/副邊比 3000:1的開合式精密CT元件完美匹配并可不停機進行安裝，對機柜供電進行監測。
端口：輸入 二針（3.96）*1
輸出及電源 帶燈 RJ45；
電壓：DC9-15V 20MA，峰值50MA；
協議：RS485；
波特率：4800-38400 BPS；
地址：可設定1-255；
故障指示：電源、通訊中斷指示；
測量范圍：AC 0-50A（可定制）
精度：取決于CT精度 一般1.5-3%，低負荷（＜1.2A時，3-5%）；
工作環境：-10-70℃，RH15-95% 無結露；
安裝形式：3MM螺栓背板緊固安裝或免工具吸附安裝；

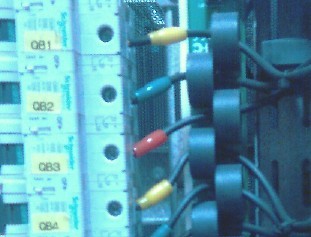

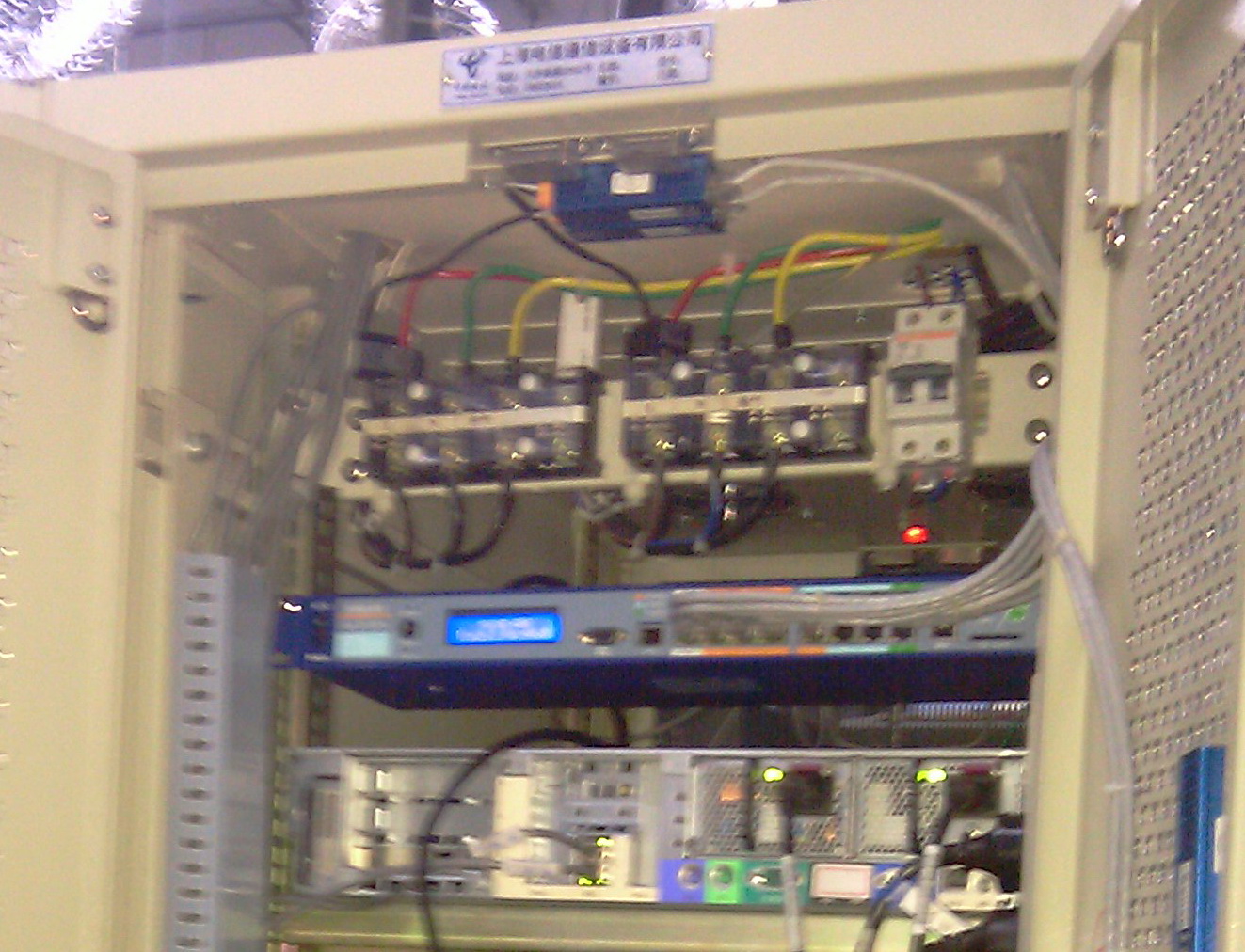

老機房改造應用一例（施工中）
多路電流變送模塊 MCTM1-220/380
專為小型機、大型存儲服務器等多電源（三相或單相）設備機柜在線實施能源優化而研發的集電流采集、處理、變送（協議）為一體的單元模塊；
具有體積小巧、抗干擾能力強、測量準確及免工具安裝等優點；可與市面上所售主/副邊比 3000:1的開合式精密CT元件完美匹配并可不停機進行安裝，
對多路電源機柜供電進行監測。
殼體：鋁合金拉絲殼體，MRP安裝附件，支持裝于箱（屏、柜）面；
電壓：DC9-15V 20MA，峰值50MA；
端口：輸入 二針（3.96）*6或RJ45*6 支持6路單相/2路三相電流監測；
輸出 RJ45*2 ，上行通訊或級聯
協議：RS485 4800-38400 BPS；
地址：現場可設定1-255；
顯示設置：現場2*8位液晶顯示，可設定預報警值；
故障指示：電源、通訊、輸入中斷指示；
測量范圍：AC 0-50A（可定制）
精度：取決于CT精度 一般1.5-3%，低負荷（＜1.2A時，3-5%）；
工作環境：-10-70℃，RH15-95% 無結露；
安裝形式：MRP嵌入安裝或免工具吸附安裝；
外觀尺寸 ： 132mm x32mm x 98mm（W*H*D)；
<可根據客戶使用要求加工定制開合式精密CT PCB板，以便安裝。
<開合式精密CT 為自帶內阻型，當其開路時電壓≤125V，自購互感器時須向廠家了解清楚參數；
我們可代客戶加工定制開合式精密CT PCB板 |
